错误 #5110
打开清溢现场140/200中途扫版异常
0%
描述

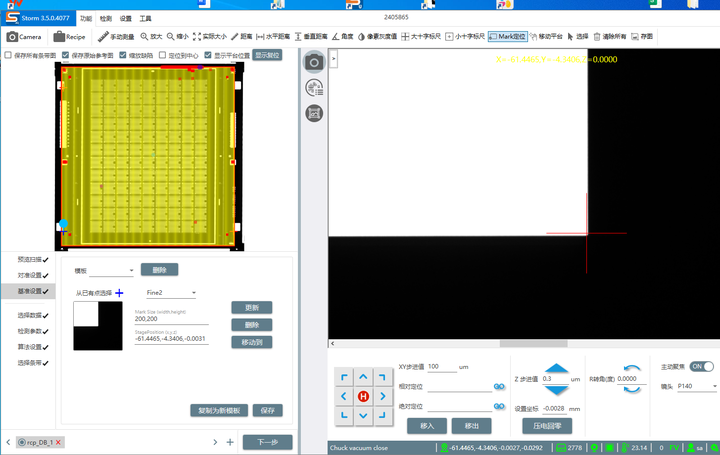

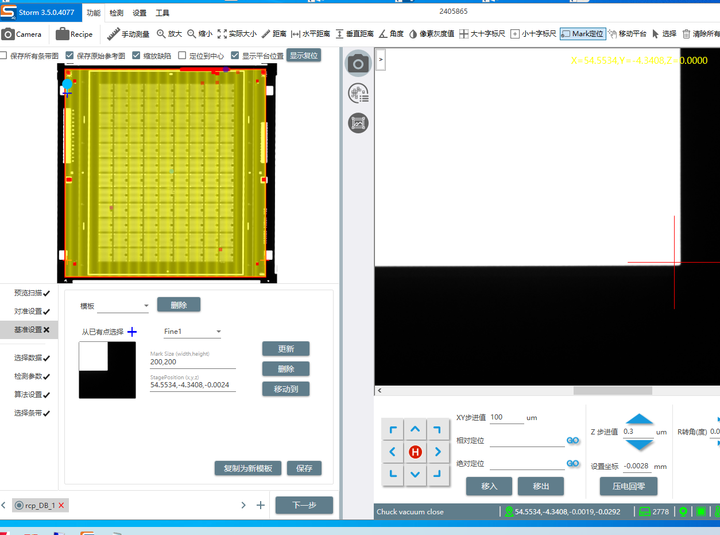

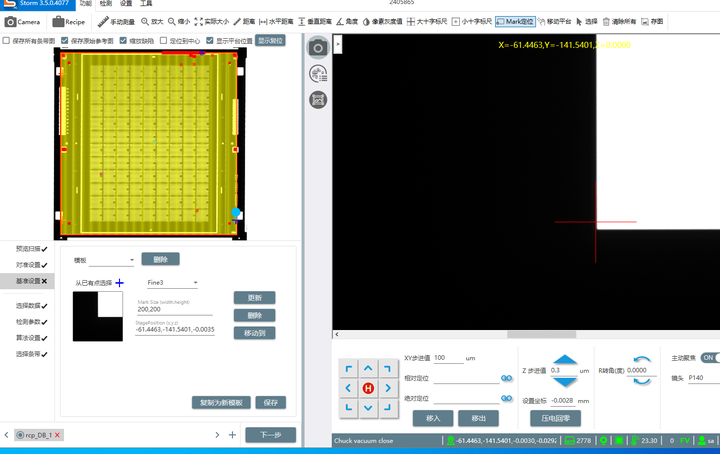

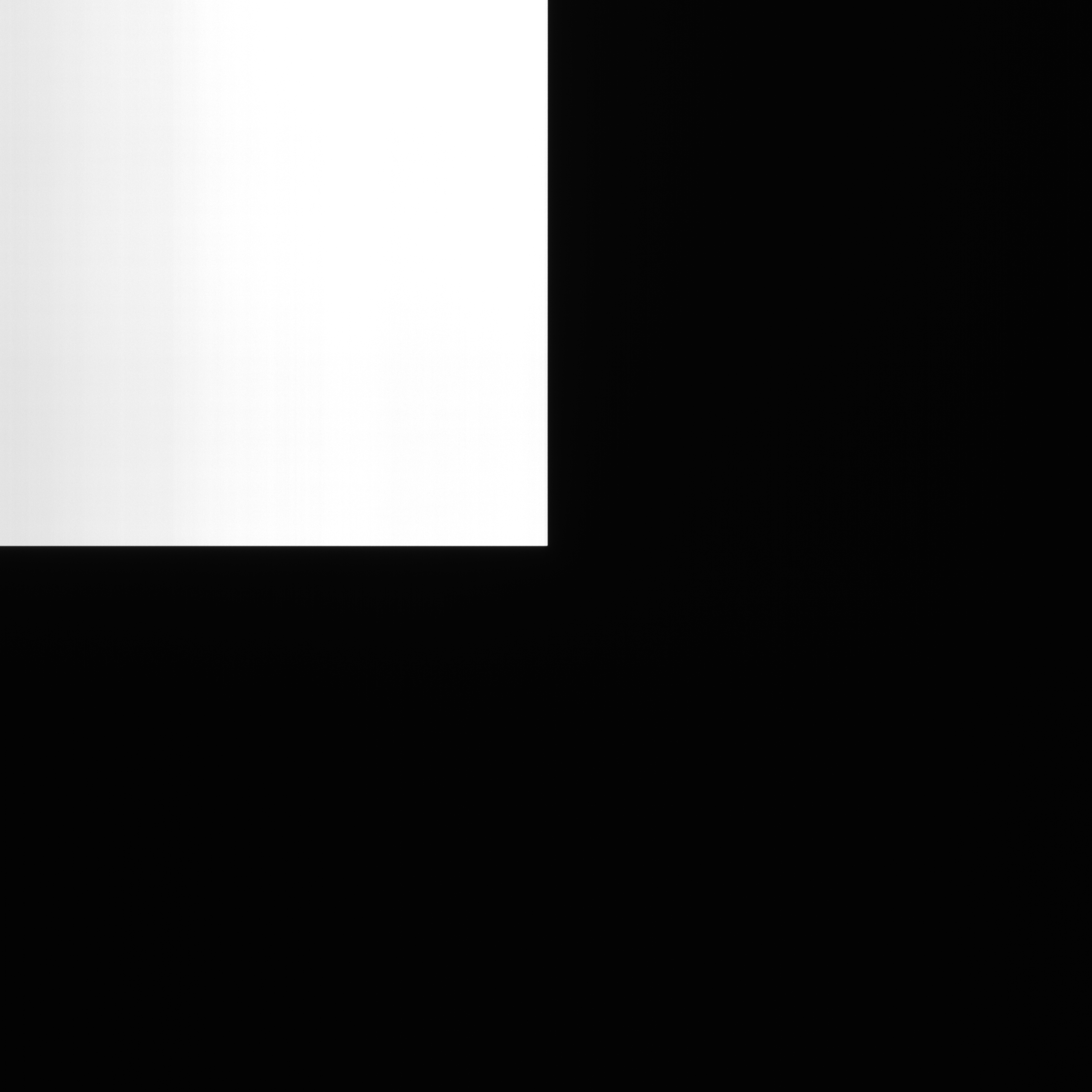

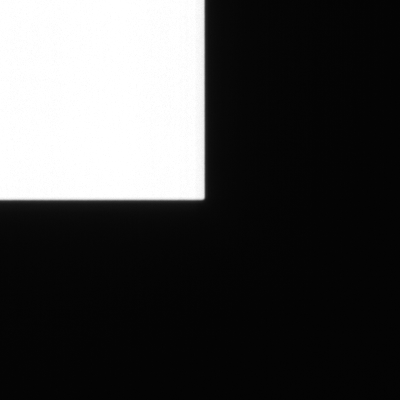

1：出现此现象时，R轴旋转值一般是-0.1以下以及0.1以上，如果大于0.3会提示对准失败，但-0.1以及+0.1这种情况对准会提示成功，如果接下去扫，扫到中途会出现假缺陷异常。在基准设置里面用面阵相机去看Fine1/2/3，Fine1/2能对准上，Fine3会偏几十个像素。对比mask图与ORG图，上下左右都存在偏差几十个像素，目前怀疑方向客户放板存在偏差，夹具夹紧时，可能存在未完全夹正，虽然R轴能旋转到位，但旋转角度较大，是否会影响后续跑片出现异常，运动平台在运动过程会存在机械误差，导致旋正的角度越偏越大，从而引起跑片异常。相关内容信息，刘工，施工，徐工已远程查看收集。看后续有好的应对措施。
文件
| 正常.rar (4.31 MB) 正常.rar | |||
| 客户端log.rar (2 MB) 客户端log.rar | |||
| 2025-7-10 105753.rar (559 KB) 2025-7-10 105753.rar | 异常配准 | ||
| Barcode.jpeg (245 KB) Barcode.jpeg | |||
| datum.png (6.78 KB) datum.png | |||
| fine1.png (6.74 KB) fine1.png | |||
| fine2.png (6.78 KB) fine2.png | |||
| fine1-1.png (167 KB) fine1-1.png | |||
| fine2-2.png (146 KB) fine2-2.png | |||
| fine3.png (8.06 KB) fine3.png | |||
| markoffset.png (42 KB) markoffset.png | |||
| fine3-3.png (146 KB) fine3-3.png | |||
| Pattern.png (6.74 KB) Pattern.png | |||
| markoffset_org.png (2.26 MB) markoffset_org.png | |||
| rcp_DB_1.rar (153 KB) rcp_DB_1.rar |
由 杨巧 更新于 10 天 之前
- 文件 正常.rar 正常.rar 已添加
- 文件 客户端log.rar 客户端log.rar 已添加
- 文件 2025-7-10 105753.rar 2025-7-10 105753.rar 已添加
- 文件 Barcode.jpeg Barcode.jpeg 已添加
杨巧 写到：
1：出现此现象时，R轴旋转值一般是-0.1以下以及0.1以上，如果大于0.3会提示对准失败，但-0.1以及+0.1这种情况对准会提示成功，如果接下去扫，扫到中途会出现假缺陷异常。在基准设置里面用面阵相机去看Fine1/2/3，Fine1/2能对准上，Fine3会偏几十个像素。对比mask图与ORG图，上下左右都存在偏差几十个像素，目前怀疑方向客户放板存在偏差，夹具夹紧时，可能存在未完全夹正，虽然R轴能旋转到位，但旋转角度较大，是否会影响后续跑片出现异常，运动平台在运动过程会存在机械误差，导致旋正的角度越偏越大，从而引起跑片异常。相关内容信息，刘工，施工，徐工已远程查看收集。看后续有好的应对措施。
由 杨巧 更新于 10 天 之前
- 文件 datum.png datum.png 已添加
- 文件 fine1.png fine1.png 已添加
- 文件 fine1-1.png fine1-1.png 已添加
- 文件 fine2.png fine2.png 已添加
- 文件 fine2-2.png fine2-2.png 已添加
- 文件 fine3.png fine3.png 已添加
- 文件 fine3-3.png fine3-3.png 已添加
- 文件 markoffset.png markoffset.png 已添加
- 文件 markoffset_org.png markoffset_org.png 已添加
- 文件 Pattern.png Pattern.png 已添加
杨巧 写到：
1：出现此现象时，R轴旋转值一般是-0.1以下以及0.1以上，如果大于0.3会提示对准失败，但-0.1以及+0.1这种情况对准会提示成功，如果接下去扫，扫到中途会出现假缺陷异常。在基准设置里面用面阵相机去看Fine1/2/3，Fine1/2能对准上，Fine3会偏几十个像素。对比mask图与ORG图，上下左右都存在偏差几十个像素，目前怀疑方向客户放板存在偏差，夹具夹紧时，可能存在未完全夹正，虽然R轴能旋转到位，但旋转角度较大，是否会影响后续跑片出现异常，运动平台在运动过程会存在机械误差，导致旋正的角度越偏越大，从而引起跑片异常。相关内容信息，刘工，施工，徐工已远程查看收集。看后续有好的应对措施。
由 杨巧 更新于 10 天 之前
- 文件 rcp_DB_1.rar rcp_DB_1.rar 已添加
杨巧 写到：
1：出现此现象时，R轴旋转值一般是-0.1以下以及0.1以上，如果大于0.3会提示对准失败，但-0.1以及+0.1这种情况对准会提示成功，如果接下去扫，扫到中途会出现假缺陷异常。在基准设置里面用面阵相机去看Fine1/2/3，Fine1/2能对准上，Fine3会偏几十个像素。对比mask图与ORG图，上下左右都存在偏差几十个像素，目前怀疑方向客户放板存在偏差，夹具夹紧时，可能存在未完全夹正，虽然R轴能旋转到位，但旋转角度较大，是否会影响后续跑片出现异常，运动平台在运动过程会存在机械误差，导致旋正的角度越偏越大，从而引起跑片异常。相关内容信息，刘工，施工，徐工已远程查看收集。看后续有好的应对措施。
杨巧 写到：
1：出现此现象时，R轴旋转值一般是-0.1以下以及0.1以上，如果大于0.3会提示对准失败，但-0.1以及+0.1这种情况对准会提示成功，如果接下去扫，扫到中途会出现假缺陷异常。在基准设置里面用面阵相机去看Fine1/2/3，Fine1/2能对准上，Fine3会偏几十个像素。对比mask图与ORG图，上下左右都存在偏差几十个像素，目前怀疑方向客户放板存在偏差，夹具夹紧时，可能存在未完全夹正，虽然R轴能旋转到位，但旋转角度较大，是否会影响后续跑片出现异常，运动平台在运动过程会存在机械误差，导致旋正的角度越偏越大，从而引起跑片异常。相关内容信息，刘工，施工，徐工已远程查看收集。看后续有好的应对措施。
由 杨巧 更新于 10 天 之前
杨巧 在 #note-3 中写到：
杨巧 写到：
1：出现此现象时，R轴旋转值一般是-0.1以下以及0.1以上，如果大于0.3会提示对准失败，但-0.1以及+0.1这种情况对准会提示成功，如果接下去扫，扫到中途会出现假缺陷异常。在基准设置里面用面阵相机去看Fine1/2/3，Fine1/2能对准上，Fine3会偏几十个像素。对比mask图与ORG图，上下左右都存在偏差几十个像素，目前怀疑方向客户放板存在偏差，夹具夹紧时，可能存在未完全夹正，虽然R轴能旋转到位，但旋转角度较大，是否会影响后续跑片出现异常，运动平台在运动过程会存在机械误差，导致旋正的角度越偏越大，从而引起跑片异常。相关内容信息，刘工，施工，徐工已远程查看收集。看后续有好的应对措施。
1：今日扫到中途异常，上下偏一个像素，接着问题条带扫无异常
